Systém kontinuálneho merania hladin

Skladovanie kvapalných látok v zásobníkoch vyžaduje informácie o presnom stave skladovaných zásob a o ich pohybe.
Pre riadenie siete čerpacích staníc a skladov PHM je dôležité - diaľkový monitoring z ľubovolného miesta.

Komplexné riešenie systému pre merania hladín sa skladá:

aktívnych prvkov systému
       - meracje prístroje
       - rôzne interface
       - komplexný systém na spracovanie a vyhodnotenie údajov o meraní (konzola alebo
          vyhodnocovacie PC)

pasívnych prvkov
       - kabelá
       - prídavné prvky kabeláže

---

Bilančný systém merania nádrží na čerpacej stanici:

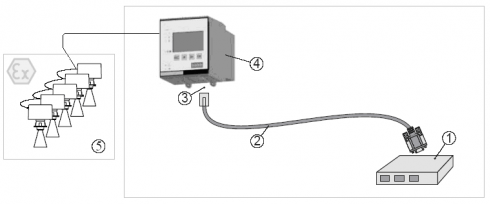

1.1) Pripojenie modemu cez RS232:
     1. Analógové, ISDN alebo GSM modem s RS232 interfejsom
     2. RS232 modemový kábel
     3. RS232 interfejs miestneho zobrazovača
     4. Zobrazovač pre 5 nádrží (zobrazuje aktuálne litre v jednotlivých nádržiach)
     5. Nádržový blok s hladinomermi

1.2) Príklad obsahu e-mailovej správy zaslanej do nadradeného informačného systému:
     ČS 50013

Nádrž	Tovar	Stav zásob [litre]	Voľná kapacita [litre]	Dátum merania [dd/mm/rrrr]	Čas merania [hh:mm]
SH11	NAFTA	5320	9880	01/09/2004	06:01
SH12	NATURAL95	7250	7950	01/09/2004	06:01
SH21	NATURAL98	3430	8920	01/09/2004	06:01
SH22	UNI91	440 Min	11910	01/09/2004	06:01

---

Bilančný systém merania nádrží v sklade PHM:

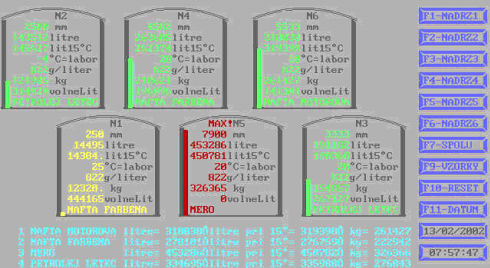

1.1) Grafický obrázok aplikácie:
     - alarmy maximálna alebo havárijná hladina
     - meranie vyšky hladiny (pripadne zatopenej teploty)
     - prepočet na litre podľa kalibračnych tabuliek nádrže
     - prepočet na litre pri 15°C podľa ISO-91
     - zadaná teplota a hustota vzorky
     - prepočet na kilogramy
     - voľná kapacita nadrže

---
